當前小區都要求的安裝光纖寬帶入戶，這樣的網速不僅快而且也很穩定，今天中德信通給大家介紹下小區光纖寬帶到戶的綜合布線解決方案
：
深圳小區光纖綜合布線到戶解決方案案例-深圳小區光纖綜合網絡布線到戶解決方案案例-深圳小區綜合網絡布線-中德信通13554957908

1、 FTTH解決方案

　　1.1 光纖綜合布線到戶組網方案

　某小區有一個4棟樓宇每棟15層每一層2個單元每個單元14戶，施工布線準備用XX品牌的EPON光纖到戶(每家放一台ONU)，機房設在2公裏内的管理中心。

　　用戶數量共1680戶

　　需求業務：寬帶

　　項目採用EPON接入FTTH方案，局端採用XX品牌OLT設備，終端採用有1個GE數據口的ONU設備。OLT安裝在管理中心機房内;OLT設備以GE上行方式接入××運營商IP城域網和其他各種業務;用戶端ONU安裝在每個企業公司的信息箱中，實現數據、電話業務的接入。

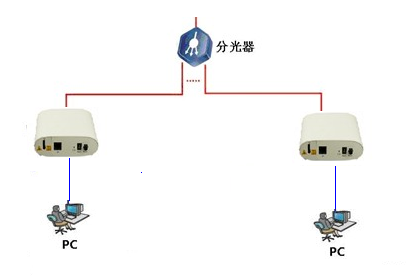

　　組網示意圖如下：(隻做參考，以實際安裝爲标準)

　　如上圖所示，OLT設備採用機架型的設備，用其中的8個PON口來提供綜合業務。分光器採用1:32的分光器，分光器放置於機房進行集中分光。

　　OLT設備作爲純二層光接入設備應用，上聯通過交換機連接到BRAS、或Router等寬帶IP城域網設備上，将終端送上來的不同類型業務解調成以太業務，送入不同網絡，爲用戶提供高速上網，IP電話和電視業務接入。(僅作參考)

　　♦ 數據業務由ONU設備通過光纖接入OLT設備，經BRAS設備處理後接入INTERNET；

　　2 、建設方案

　　該處描述本次項目建設方案，以下提供實例說明。

　　請注意：ODN爲OLT到ONU的布線部分，ODN建設方案部分僅提供示例的描述參考。ODN工程設計相對比較複雜，需對項目工程施工情況有一定瞭解，才可能進行相關項目的ODN設計。

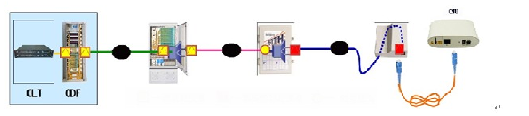

　　♦ ODN示意圖

　　高層光纖到戶分光圖

　　本次項目採用OLT設備在機房，按照用戶數量1680個來計算，1個PON口按照滿配32個ONU，共需要53個PON口，PON闆之間的通信採用彙聚交換機來連接。機房的分路器採用1：32的分光器全部放置於ODF箱體中，共需採用53台光分路器，集中分光到達樓道通過分纖盒在分别分出光纖到用戶光纖面闆。

　　♦ 入戶段

　　微纜入戶後經過熔接或者快速成端，出SC頭連接ONU。

　　3、 帶寬規劃

　　如按照物理帶寬計算，每戶一台ONU，每戶可享受30多M的帶寬。

　　網絡的帶寬測算包括兩個方面的内容：

　　單個PON系統内的帶寬測算；

　　OLT上聯的帶寬測算；

　　對單個PON系統内的帶寬測算，需要考慮該PON系統内所有ONU所産生的流量是否滿足系統要求;對OLT上聯的帶寬測算，需要考慮該OLT所有PON口所帶的全部ONU産生的流量(一般OLT包括多個PON口)

　　用戶帶寬規劃

　　帶寬規劃情況需根據實際業務提供情況計算，該處提供示例說明。

　　計算公式：

　　∑=(業務分配帶寬×業務用戶比率×集中比×流量占空比)×總用戶數/帶

　　所有業務 寬冗餘系數

　　根據以上帶寬需求表，可以看出，對於本次項目提供的數據業務、電視業務，爲每個用戶可提供的帶寬滿足下行30M、上行30M.。

　　OLT帶寬規劃

　　對OLT上聯的帶寬測算，需要考慮該OLT所有PON口所帶的全部ONU産生的流量。

　　計算公式如下：

　　∑=(業務分配帶寬×業務用戶比率×集中比×流量占空比)×總用戶數/帶寬冗餘系數所有業務
